AWS - Terraform으로 구축하는 고가용성 멀티 AZ 3-Tier 아키텍처 (Production 환경 V1)

이 글을 시작하기 전 말씀드리고 싶은 것이 있습니다. 저조차도 아직 이 내용이 제대로 이해가 되지 않습니다. 그렇기 때문에 용기 내어 글을 올려봅니다. 왜냐하면 이 글을 작성하면서 이 글을 작성했다는 제 자신이 부끄럽지 않기 위해 더 공부할 예정입니다.

그러니 이상한 내용이 있다면 말씀해주세요.ㅎㅎ



오늘은 단일 서버나 단순 VPC 구성을 넘어, 실제 운영(Production) 환경에서 바로 적용할 수 있는 운영 가능한(Production-Ready) 고가용성 인프라 구축 가이드를 작성해 보려고 합니다.



테라폼(Terraform)을 활용해 Multi-AZ(다중 가용 영역) 기반의 3-Tier 웹 아키텍처를 완벽하게 자동화 구축하는 실습을 정리했습니다.

---

1. V1 아키텍처 개요 및 특징

우리가 구축할 V1 아키텍처는 단일 서버 구조의 한계를 극복하고,

고가용성(HA), 확장성(Scalability), 불변 인프라(Immutable Infrastructure), 그리고 강력한 보안 체계를 제공합니다.

주요 특징

1. 고가용성 (High Availability)
   • 단일 데이터센터(AZ) 장애에 대비해 리전 내 2개 이상의 가용 영역(us-east-2a, us-east-2c)에 서버와 DB를 분산 배치합니다.
   • ALB (Application Load Balancer)가 헬스 체크를 통해 장애가 발생하거나 부하가 높은 EC2를 자동으로 감지하여 정상 인스턴스로 트래픽을 우회합니다.
2. 자동 확장성 (Auto Scaling)
   • 트래픽 변화(예: CPU 사용량 50% 초과)에 따라 EC2 인스턴스의 개수가 자동으로 최소 2대에서 최대 4대까지 증감합니다.
   • Kubernetes의 ReplicaSet/HPA 개념과 유사하게 동작합니다.
3. 불변 인프라 (Immutable Infrastructure)
   • EC2 내부 코드를 수동으로 수정하지 않고, Launch Template과 UserData 템플릿을 기반으로 서버를 새로 구동합니다.
   • 애플리케이션 업데이트 시 Instance Refresh (Rolling 배포) 전략을 통해 무중단으로 신규 사양/코드가 반영된 EC2로 순차 교체합니다.
4. 보안 강화 (AWS SSM Session Manager)
   • .pem 키 파일 보관에 따른 유출 위험 및 SSH 22번 포트 오픈을 전면 배제합니다.
   • AWS IAM Role 기반의 SSM Session Manager를 적용하여 Private Subnet에 위치한 EC2에도 키 파일 없이 안전하게 접속합니다.
5. 데이터베이스 자동 관리 (RDS Multi-AZ)
   • AWS RDS MySQL Multi-AZ를 활용해 Primary-Standby 복제 구조를 가져갑니다.
   • 비밀번호는 코드에 직접 노출하지 않고 AWS Secrets Manager와 자동 연동합니다.

---

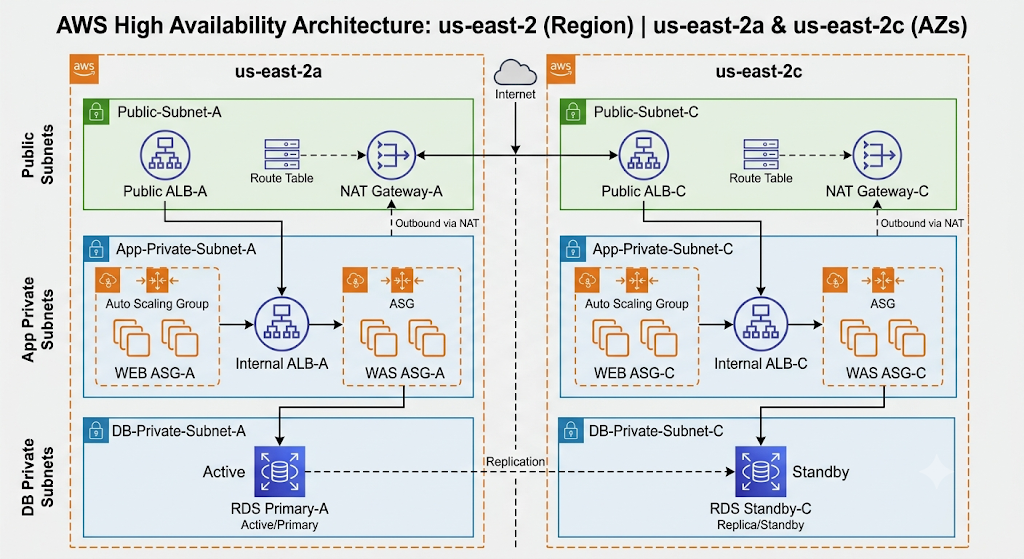

2. 전체 아키텍처 구성도

1) 트래픽 이동 경로 (Request Flow)

Internet (외부 망)
   │
Public ALB (퍼블릭 서브넷 / HTTP 80)
   │
WEB Auto Scaling Group (App Private Subnet / 최소 2개~최대 4개)
 ├─ WEB EC2 (AZ-a)
 └─ WEB EC2 (AZ-c)
   │
Internal ALB (App Private Subnet / HTTP 8000 / Web -> WAS 전달)
   │
WAS Auto Scaling Group (App Private Subnet / 최소 2개~최대 4개)
 ├─ WAS EC2 (AZ-a)
 └─ WAS EC2 (AZ-c)
   │
RDS MySQL Multi-AZ (DB Private Subnet / Port 3306)
 ├─ Primary DB (AZ-a)
 └─ Standby DB (AZ-c)

2) 네트워크 서브넷 분리 구조

2개의 가용 영역(AZ-a, AZ-c)에 각 3개의 서브넷 계층(Public, App Private, DB Private)을 만들어 격리합니다.

us-east-2a                       us-east-2c
───────────────────────────────────────────────────────────────
Public-Subnet-A                  Public-Subnet-C
├─ Public ALB                     ├─ Public ALB
└─ NAT Gateway-A                  └─ NAT Gateway-C

App-Private-Subnet-A             App-Private-Subnet-C
├─ WEB ASG                        ├─ WEB ASG
├─ Internal ALB                   ├─ Internal ALB
└─ WAS ASG                        └─ WAS ASG

DB-Private-Subnet-A              DB-Private-Subnet-C
└─ RDS Primary                   └─ RDS Standby

---

3. 프로젝트 파일 구조

모듈화 및 관리의 편의성을 위해 프로젝트 파일 구성을 기능별로 분리하여 관리합니다.

tf-step5/
├── provider.tf            # Provider 설정, 리전 및 공통 태그(default_tags) 정의
├── variables.tf           # 환경, 리전, 스펙 등 입력 변수 모음
├── locals.tf              # 상수, 서브넷 CIDR, 공통 태그 등 로컬 변수 정의
├── iam.tf                 # EC2 SSM 접속용 IAM Role 및 Instance Profile 정의
├── data.tf                # 최신 Amazon Linux 2023 AMI 조회
├── vpc.tf                 # VPC, Subnet, IGW, NAT GW, Route Table 연동
├── sg.tf                  # 계층별(ALB, Web, Int-ALB, WAS, DB) 보안 그룹 설정
├── alb.tf                 # Public / Internal ALB, Target Group, Listener 구성
├── launch_template.tf     # Web, WAS EC2 생성을 위한 런치 템플릿
├── asg.tf                 # Web, WAS Auto Scaling Group 및 Target Tracking 정책
├── rds.tf                 # RDS MySQL Multi-AZ 및 DB Subnet Group 설정
├── userdata-web.sh.tftpl  # Web EC2 인스턴스 초기화 쉘 스크립트 템플릿
├── userdata-was.sh.tftpl  # WAS EC2 인스턴스 초기화 쉘 스크립트 템플릿
└── outputs.tf             # ALB URL, RDS Endpoint 등 최종 결과값 출력

---

4. 핵심 테라폼 코드 상세 설명

1) 로컬 변수 및 Provider 설정 (locals.tf & provider.tf)

공통 태그와 가용 영역별 CIDR 대역을 깔끔하게 정의하여 반복 코드를 최소화합니다.

# provider.tf
terraform {
  required_version = ">=1.0"
  required_providers {
    aws = {
      source  = "hashicorp/aws"
      version = "~>6.0"
    }
  }
}

provider "aws" {
  region = var.region
  default_tags {
    tags = local.common_tags
  }
}

# locals.tf
locals {
  project = "DE-AI-07-IaC-3tier-V1"
  common_tags = {
    Project     = local.project
    Environment = var.environment
    ManageBy    = "Terraform"
  }
  azs = {
    a = "us-east-2a"
    c = "us-east-2c"
  }
  public_subnets = {
    a = "10.0.1.0/24"
    c = "10.0.2.0/24"
  }
  app_subnets = {
    a = "10.0.11.0/24"
    c = "10.0.12.0/24"
  }
  db_subnets = {
    a = "10.0.21.0/24"
    c = "10.0.22.0/24"
  }
}

2) 키 파일 없는 안전한 접속: IAM & SSM 설정 (iam.tf)

.pem 파일 없이 AWS Systems Manager(SSM)를 사용하도록 EC2에 권한을 부여합니다.

# iam.tf
data "aws_iam_policy_document" "ec2_assume_role" {
  statement {
    actions = ["sts:AssumeRole"]
    principals {
      type        = "Service"
      identifiers = ["ec2.amazonaws.com"]
    }
  }
}

resource "aws_iam_role" "ec2_ssm" {
  name               = "${local.project}-EC2-SSM-Role"
  assume_role_policy = data.aws_iam_policy_document.ec2_assume_role.json
}

# AWS 관리형 정책 연결 (AmazonSSMManagedInstanceCore)
resource "aws_iam_role_policy_attachment" "ssm_core" {
  role       = aws_iam_role.ec2_ssm.name
  policy_arn = "arn:aws:iam::aws:policy/AmazonSSMManagedInstanceCore"
}

resource "aws_iam_instance_profile" "ec2_ssm" {
  name = "${local.project}-EC2-SSM-Profile"
  role = aws_iam_role.ec2_ssm.name
}

3) 계층별 보안 그룹 Chaining 설정 (sg.tf)

IP 대역 오픈을 최소화하고, 바로 앞 계층의 보안 그룹에서 유입되는 트래픽만 허용하도록 체이닝 구조를 형성합니다.

# sg.tf (일부 예시)
# 1. Public ALB: 외부 인터넷 80포트 허용
resource "aws_security_group" "public_alb" {
  name   = "${local.project}-PUBLIC-ALB-SG"
  vpc_id = aws_vpc.main.id

  ingress {
    from_port   = 80
    to_port     = 80
    protocol    = "tcp"
    cidr_blocks = ["0.0.0.0/0"]
  }
  egress {
    from_port   = 0
    to_port     = 0
    protocol    = "-1"
    cidr_blocks = ["0.0.0.0/0"]
  }
}

# 2. WEB Tier: Public ALB로부터 오는 80포트만 허용
resource "aws_security_group" "web" {
  name   = "${local.project}-WEB-SG"
  vpc_id = aws_vpc.main.id

  ingress {
    from_port       = 80
    to_port         = 80
    protocol        = "tcp"
    security_groups = [aws_security_group.public_alb.id]
  }
  egress {
    from_port   = 0
    to_port     = 0
    protocol    = "-1"
    cidr_blocks = ["0.0.0.0/0"]
  }
}

# 3. WAS Tier: Internal ALB로부터 오는 8000포트만 허용
resource "aws_security_group" "was" {
  name   = "${local.project}-WAS-SG"
  vpc_id = aws_vpc.main.id

  ingress {
    from_port       = 8000
    to_port         = 8000
    protocol        = "tcp"
    security_groups = [aws_security_group.internal_alb.id]
  }
  egress {
    from_port   = 0
    to_port     = 0
    protocol    = "-1"
    cidr_blocks = ["0.0.0.0/0"]
  }
}

4) Public & Internal ALB 구성 (alb.tf)

외부 사용자의 입구를 담당하는 Public ALB와 Web-WAS 간 내부 로드밸런싱을 담당하는 Internal ALB를 선언합니다.

# alb.tf
# Public ALB
resource "aws_lb" "public" {
  name               = "${local.project}-public-alb"
  internal           = false
  load_balancer_type = "application"
  security_groups    = [aws_security_group.public_alb.id]
  subnets            = [for subnet in aws_subnet.public : subnet.id]
}

resource "aws_lb_target_group" "web" {
  name        = "${local.project}-web-tg"
  port        = 80
  protocol    = "HTTP"
  target_type = "instance"
  vpc_id      = aws_vpc.main.id

  health_check {
    enabled             = true
    path                = "/health"
    protocol            = "HTTP"
    matcher             = "200"
    interval            = 30
    timeout             = 5
    healthy_threshold   = 2
    unhealthy_threshold = 2
  }
}

resource "aws_lb_listener" "public_http" {
  load_balancer_arn = aws_lb.public.arn
  port              = 80
  protocol          = "HTTP"

  default_action {
    type             = "forward"
    target_group_arn = aws_lb_target_group.web.arn
  }
}

5) Launch Template 및 Auto Scaling Group (asg.tf)

CPU 사용량 목표 추적 정책(Target Tracking) 및 롤링 배포(Instance Refresh) 설정을 적용합니다.

# asg.tf
resource "aws_autoscaling_group" "web" {
  name                = "${local.project}-WEB-ASG"
  min_size            = 2
  desired_capacity    = var.web_desired_capacity
  max_size            = 4
  vpc_zone_identifier = [for subnet in aws_subnet.app : subnet.id]
  target_group_arns   = [aws_lb_target_group.web.arn]
  health_check_type   = "ELB"
  health_check_grace_period = 180

  launch_template {
    id      = aws_launch_template.web.id
    version = "$Latest"
  }

  instance_refresh {
    strategy = "Rolling"
    preferences {
      min_healthy_percentage = 50
    }
  }
}

# CPU 50% 기준 자동 스케일링 정책
resource "aws_autoscaling_policy" "web_cpu" {
  name                   = "${local.project}-WEB-CPU-50"
  autoscaling_group_name = aws_autoscaling_group.web.name
  policy_type            = "TargetTrackingScaling"

  target_tracking_configuration {
    predefined_metric_specification {
      predefined_metric_type = "ASGAverageCPUUtilization"
    }
    target_value = 50
  }
}

6) RDS MySQL Multi-AZ 구성 (rds.tf)

데이터 원본 및 Standby 인스턴스를 자동으로 구성합니다.

# rds.tf
resource "aws_db_instance" "mysql" {
  identifier                  = "de-ai-07-mysql-v1"
  engine                      = "mysql"
  instance_class              = var.db_instance_class
  allocated_storage           = 20
  max_allocated_storage       = 100
  db_name                     = var.db_name
  username                    = var.db_username
  manage_master_user_password = true # Secrets Manager가 비밀번호 자동 관리
  multi_az                    = true # Multi-AZ 구성
  publicly_accessible         = false
  db_subnet_group_name      = aws_db_subnet_group.main.name
  vpc_security_group_ids      = [aws_security_group.rds.id]
}

7) 입력 변수 정의 (variables.tf)

인프라 스펙과 가용량을 변수 화하여 관리합니다.

variable "region" {
  description = "AWS 리전"
  type        = string
  default     = "us-east-2"
}

variable "environment" {
  description = "구동 환경"
  type        = string
  default     = "dev"
}

variable "instance_type" {
  description = "WEB/WAS EC2 인스턴스 유형"
  type        = string
  default     = "t3.micro"
}

variable "web_desired_capacity" {
  description = "WEB ASG 기본 인스턴스 수"
  type        = number
  default     = 2
}

variable "was_desired_capacity" {
  description = "WAS ASG 기본 인스턴스 수"
  type        = number
  default     = 2
}

variable "db_instance_class" {
  description = "DB 인스턴스 클래스"
  type        = string
  default     = "db.t3.micro"
}

variable "db_name" {
  description = "초기 생성 DB 이름"
  type        = string
  default     = "appdb"
}

variable "db_username" {
  description = "RDS 관리자 이름"
  type        = string
  default     = "adminuser"
}

8) for_each 기반의 멀티 AZ 네트워크 구성 (vpc.tf)

각 가용 영역별 서브넷과 NAT 게이트웨이를 for_each 문법으로 유연하게 동적 생성합니다.

# VPC 및 인터넷 게이트웨이
resource "aws_vpc" "main" {
  cidr_block           = "10.0.0.0/16"
  enable_dns_hostnames = true
  enable_dns_support   = true
  tags = { Name = "${local.project}-VPC" }
}

resource "aws_internet_gateway" "main" {
  vpc_id = aws_vpc.main.id
  tags   = { Name = "${local.project}-IGW" }
}

# Public 서브넷 (AZ-a, AZ-c)
resource "aws_subnet" "public" {
  for_each                = local.public_subnets
  vpc_id                  = aws_vpc.main.id
  cidr_block              = each.value
  availability_zone       = local.azs[each.key]
  map_public_ip_on_launch = true
  tags = {
    Name = "${local.project}-PUBLIC-${upper(each.key)}"
    Tier = "PUBLIC"
  }
}

# Private App 서브넷 (WEB/WAS용)
resource "aws_subnet" "app" {
  for_each                = local.app_subnets
  vpc_id                  = aws_vpc.main.id
  cidr_block              = each.value
  availability_zone       = local.azs[each.key]
  map_public_ip_on_launch = false
  tags = {
    Name = "${local.project}-APP-${upper(each.key)}"
    Tier = "APPLICATION"
  }
}

# Private DB 서브넷 (RDS용)
resource "aws_subnet" "db" {
  for_each                = local.db_subnets
  vpc_id                  = aws_vpc.main.id
  cidr_block              = each.value
  availability_zone       = local.azs[each.key]
  map_public_ip_on_launch = false
  tags = {
    Name = "${local.project}-DB-${upper(each.key)}"
    Tier = "DATABASE"
  }
}

# 가용 영역별 NAT Gateway 생성
resource "aws_eip" "nat" {
  for_each = local.azs
  domain   = "vpc"
  tags     = { Name = "${local.project}-NAT-EIP-${upper(each.key)}" }
}

resource "aws_nat_gateway" "nat" {
  for_each      = local.azs
  allocation_id = aws_eip.nat[each.key].id
  subnet_id     = aws_subnet.public[each.key].id
  tags          = { Name = "${local.project}-NAT-GW-${upper(each.key)}" }
  depends_on    = [aws_internet_gateway.main]
}

# App Private Route Table (NAT GW 바인딩)
resource "aws_route_table" "app" {
  for_each = local.azs
  vpc_id   = aws_vpc.main.id
  route {
    cidr_block = "0.0.0.0/0"
    gateway_id = aws_nat_gateway.nat[each.key].id
  }
  tags = { Name = "${local.project}-APP-RT" }
}

resource "aws_route_table_association" "app" {
  for_each       = aws_subnet.app
  subnet_id      = each.value.id
  route_table_id = aws_route_table.app[each.key].id
}

9) WEB Tier 초기화 스크립트 (userdata-web.sh.tftpl)

Internal ALB의 DNS 주소를 테라폼 템플릿 변수(${internal_alb_dns})로 받아서 Nginx 리버스 프록시 설정을 주입합니다.

#!/bin/bash
set -euxo pipefail

# 패키지 업데이트 및 Nginx 설치
dnf update -y
dnf install -y nginx

# SSM Agent 및 Nginx 활성화
systemctl enable --now amazon-ssm-agent || true

# Nginx 설정을 작성하여 Internal ALB로 요청 동적 프록시 (proxy_pass)
cat > /etc/nginx/nginx.conf <<'NGINX'
user nginx;
worker_processes auto;
error_log /var/log/nginx/error.log notice;
pid /run/nginx.pid;

events {
    worker_connections 1024;
}

http {
    log_format main '$remote_addr - $remote_user [$time_local] "$request" '
                    '$status $body_bytes_sent "$http_referer" '
                    '"$http_user_agent" "$http_x_forwarded_for"';

    access_log /var/log/nginx/access.log main;
    sendfile on;
    keepalive_timeout 65;

    server {
        listen 80;
        server_name _;

        location = /health {
            access_log off;
            default_type application/json;
            return 200 '{"status":"ok","tier":"web"}';
        }

        location / {
            # 테라폼에서 주입된 Internal ALB DNS 주소로 포워딩
            proxy_pass http://${internal_alb_dns}:8000;
            proxy_set_header Host $host;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
            proxy_set_header X-Forwarded-Proto $scheme;
        }
    }
}
NGINX

nginx -t
systemctl enable --now nginx
timedatectl set-timezone Asia/Seoul

10) WAS Tier 초기화 스크립트 (userdata-was.sh.tftpl)

Docker를 설치하고 FastAPI 앱 코드와 Dockerfile을 생성하여 컨테이너 기반으로 백엔드를 띄웁니다.

#!/bin/bash
set -euxo pipefail

dnf update -y
dnf install -y docker

systemctl enable --now amazon-ssm-agent || true
systemctl enable --now docker

mkdir -p /opt/app

# FastAPI 애플리케이션 생성
cat > /opt/app/app.py <<'PYTHON'
import os
import socket
from fastapi import FastAPI

app = FastAPI()

@app.get("/health")
def health():
    return {"status": "ok", "tier": "was"}

@app.get("/")
def root():
    return {
        "message": "3-Tier v2 response",
        "hostname": socket.gethostname(),
        "db_host": os.getenv("DB_HOST"),
        "db_name": os.getenv("DB_NAME"),
    }
PYTHON

cat > /opt/app/requirements.txt <<'REQ'
fastapi==0.116.1
uvicorn[standard]==0.35.0
REQ

# Dockerfile 생성
cat > /opt/app/Dockerfile <<'DOCKER'
FROM python:3.12-slim
WORKDIR /app
COPY requirements.txt .
RUN pip install --no-cache-dir -r requirements.txt
COPY app.py .
EXPOSE 8000
CMD ["uvicorn", "app:app", "--host", "0.0.0.0", "--port", "8000"]
DOCKER

# 이미지 빌드 및 도커 컨테이너 구동
cd /opt/app
docker build -t de-ai-07-was:v2 .

docker run -d \
  --name was-app \
  --restart always \
  -p 8000:8000 \
  -e DB_HOST="${db_host}" \
  -e DB_PORT="${db_port}" \
  -e DB_NAME="${db_name}" \
  -e DB_USER="${db_user}" \
  de-ai-07-was:v2

timedatectl set-timezone Asia/Seoul



이번 V1 인프라 구축을 통해 단일 장애점(SPOF)이 없는 운영 가능 수준의 3-Tier 아키텍처를 완성할 수 있었습니다.

• 고가용성: ALB + Multi-AZ 구조로 데이터센터 레벨 장애 방어
• 유연한 확장: Auto Scaling Group 기반의 자동 인스턴스 증감
• 컨테이너화: UserData를 활용해 WAS 계층을 Docker 컨테이너 기반 환경으로 표준화
• 강력한 보안: SSM Agent 적용으로 .pem 키 및 SSH 포트 노출 차단

이 구조는 추후 컨테이너 오케스트레이션인 EKS(Kubernetes) 및 GitOps/CI-CD 파이프라인으로 자연스럽게 전환하거나 확장하기에도 매우 수월한 유연성을 제공합니다. 대규모 운영 환경을 준비 중이신 분들께 도움이 되었기를 바랍니다!



+ 제가 이해가 안돼서 분석글을 작성할 것입니다. ㅎㅎ
